एल्यूमीनियम मिश्र धातु को किसी भी आकार के प्रोफाइल उत्पादों में निकालने की क्षमता स्टील की तुलना में इसके सबसे बड़े फायदों में से एक है। एल्यूमीनियम मिश्र धातु रिब्ड प्लेट एक्सट्रूडेड प्रोफाइल वाली एल्यूमीनियम शीट को दिया गया नाम है।
एल्यूमीनियम मिश्र धातु पतवारों पर रिब्ड प्लेटों को सफलतापूर्वक बनाने और लागू करने वाला पहला महाद्वीप यूरोप था। कड़े पैनलों की शुरूआत से एल्यूमीनियम मिश्र धातु पतवारों की संरचनात्मक डिजाइन और निर्माण प्रक्रिया काफी प्रभावित होती है।
एल्युमीनियम रिब्ड प्लेटें समतल संरचनाएं हैं जिनमें कई प्रोफाइल एक दिशा में एक दूसरे के समानांतर चलती हैं। जब एल्यूमीनियम प्लेटों और प्रोफाइल से वेल्डेड समान विमान संरचनाओं की तुलना की जाती है, तो रिब्ड प्लेटों का उपयोग संरचनात्मक प्रदर्शन, पतवार की गुणवत्ता, निर्माण चक्र आदि में स्पष्ट लाभ प्रदान करता है।
रिब्ड प्लेट संरचना की उच्च ज्यामितीय सटीकता
ऐसा इसलिए है क्योंकि मानक प्लेटों की तरह मैन्युअल वेल्डिंग के बजाय एक्सट्रूज़न डाई घटक के क्रॉस सेक्शन और स्थान को निर्धारित करता है। परिणामस्वरूप, रिब्ड प्लेट का तल काफी हद तक "ज्यामितीय तल" के समान होता है। यह सामान्य एल्यूमीनियम प्लेट की तुलना में रिब्ड प्लेट की समग्र और स्थानीय स्थिरता में काफी सुधार करता है। परिणामस्वरूप, अधिरचना की पतली दीवार वाली संरचना अधिक चिकनी लगती है।
यहां तक कि वेल्डिंग विकृति को सीमित करने और वेल्डिंग के बाद सुधार प्रक्रियाओं को सीमित करने के विभिन्न तरीकों के साथ भी, विशिष्ट एल्यूमीनियम प्रोफ़ाइल शीट कठोर प्लेट के समान स्तर प्राप्त नहीं कर सकती है। एल्यूमीनियम प्रोफ़ाइल और प्लेट के बीच का लिंक एक चाप संक्रमण है, जिसमें कोई तनाव एकाग्रता कारक नहीं है। यह कुछ ऐसा है जिसे मानक एल्यूमीनियम प्लेटें पूरा नहीं कर सकती हैं।

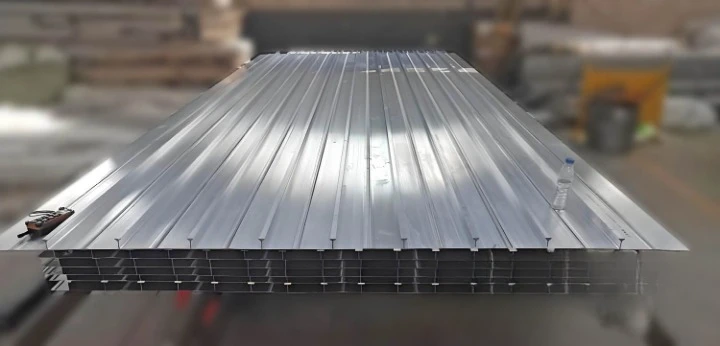

रिब्ड प्लेट संरचना में छोटा अवशिष्ट तनाव
यद्यपि एल्यूमीनियम मिश्र धातु प्लेटों पर संपीड़ित अवशिष्ट तनाव का प्रभाव स्टील संरचनाओं की तुलना में कम होता है। हालाँकि, रिब्ड प्लेटों के विपरीत, स्थिरता की गणना करते समय इस प्रभाव को ध्यान में रखा जाना चाहिए। यह स्पष्ट है कि रिब्ड एल्यूमीनियम प्लेटों के उपयोग से निर्माण और उपयोग दोनों के दौरान स्थिरता बढ़ जाती है।
कम संरचनात्मक वेल्ड
जब रिब्ड प्लेटों का उपयोग किया जाता है तो नियमित अनुदैर्ध्य प्रोफाइल को जोड़ने के लिए आवश्यक वेल्ड की भारी संख्या समाप्त हो जाती है। वेल्ड की संख्या में कमी रिब्ड प्लेट के आकार और अनुप्रस्थ सदस्यों की व्यवस्था के आधार पर अलग-अलग होगी। वेल्ड की संख्या में कमी से अवशिष्ट तनाव और ज्यामितीय शुद्धता दोनों पर काफी प्रभाव पड़ता है।
| वस्तु | विवरण |
|---|---|
| मिश्र धातु | 6082 |
| गुस्सा | T6 |
| प्रमाणन | एबीएस (अमेरिकन ब्यूरो ऑफ शिपिंग) |
| उत्पाद का प्रकार | एल्यूमीनियम मिश्र धातु रिब्ड प्लेट |
| मोटाई रेंज | 6 मिमी - 50 मिमी (अनुकूलन योग्य) |
| चौड़ाई सीमा | 800 मिमी - 2000 मिमी |
| लंबाई सीमा | 2000 मिमी - 12000 मिमी |
| सतह का उपचार | मिल फिनिश, एनोडाइजिंग, कोटिंग उपलब्ध है |
| गुण | उच्च शक्ति, संक्षारण प्रतिरोध, अच्छी वेल्डेबिलिटी और मशीनेबिलिटी |
| अनुप्रयोग | जहाज निर्माण, समुद्री इंजीनियरिंग, परिवहन, निर्माण |
